Villogók

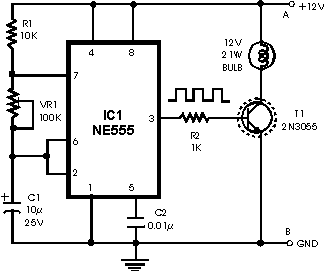

	Egyszerü NE555 alapú villogó. A 12V/21W egõ villogtatása a 2N3055 tranyón keresztül történik az IC kimenetén megjelenõ négyszög jelekkel. Pozitiv fel periodusban a bázisra pizitiv fesz jut és vezetõvé vállik (õsszelöti a C és E pontot/lábat), negativ fel perben lezár a tranyó.
	Ez egy bistabil áramkör. Elég egyszerü a felépitése. Bekapcsoláskor az egyik tranyó kinyit -amelyiknek nagyobb az erõsitése, mert nem tokéletesek- mondjuk rá a ball oldali kinyit, C és E lába összekötõdik vagyis az alsó kondi lekerül a maszára, igy az egyik oldala a negativan töltõdik fel, a masik pedig pozitivan a 10K-s ellenálláson, ez addig folyik igy mig pozitiv része elnem éri a 0,6V-t ami szükséges a jobb oldali tranyo kinyitásához. Ezt az idõtartalmat befolyásolhatjuk az ellenállások vagy kondik értékének megválltoztatásával.
