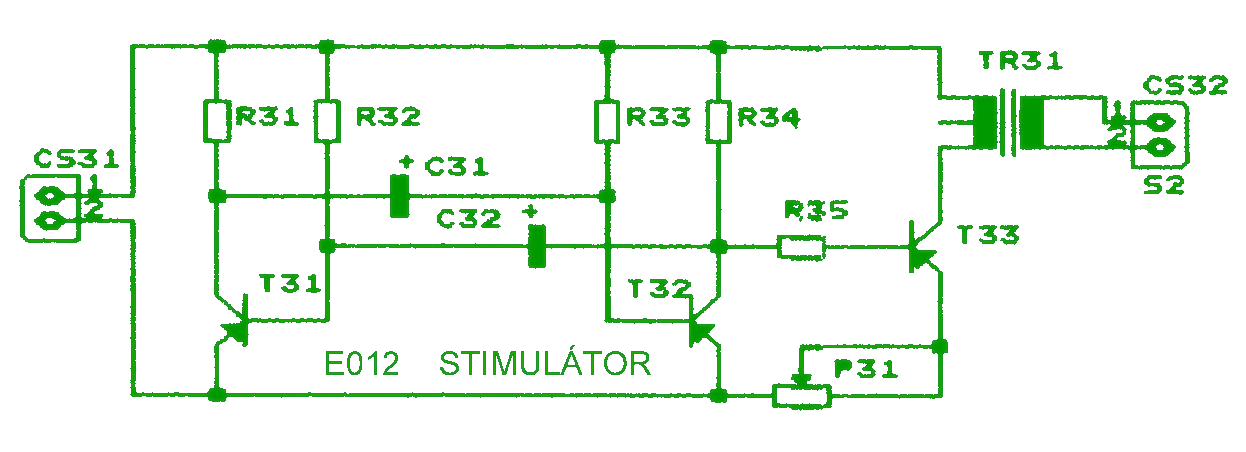

ASTABIL MULTIVIBRÁTOR: Billenõ áramkör, kimeneti feszültsége -T31,T32 kollektorán mérve- az idõzítés letetével ellenkezõjére változik. Az astabil áramkör öngerjesztõ tulajdonságú, a belsõ állapota a pozitiv visszacsatolás miatt idõben folyamatosan megváltozik.

Ezért alkalmas jeladók építésésre. Itt is rövid idõzitést alkalmazunk, kb 0.1-0.001 sec. A tranzisztorok felváltva nyitnak, zárnak a beállított idõvel. A C31, C32 kondenzátor értéke eltérõ, oka keskeny impulzusokat kell elõállítani. Az Idõt az RC tagok R33,C31 és R32,C32 töltõdési ideje adja. A lényeg az hogy a feltöltõdött oldalon a tranzisztor lezár és a másik oldal elkezd tõltõdni. A folyamat váltakozva ismétlõdik. A T32 kollektorán mérhetõ rövid pozitív tûimpulzusok az R35 ellenálláson keresztül nyitogatják a T33 tranzisztort.. Ez a tranzisztor kapcsolja a transzformátorra a P31 által beállitott áramot. A trnszformátor fordítva mûködik és feltranszformálja több száz voltra a telep pár voltos feszültségét. Az elektródákat a CS32 cstlakozóra kell kötni.

Vigyázz csak kis energia szinten és kizárólag teleprõl használd a kis készüléket, mivel a szervezettel összeköttetésben van, és igy fokozott az áramütésveszély lehetõsége! Ne feledd a cél a stresszoldás és az izmok kellemes megdolgoztatása! A P1 soha nem szabad nulla értékûre állítani. Ezt egy 10R 1W ellenállás sorbakötésével megakadályozhatod. A T33 tranzisztor ha melegedik ajánlatos hûtõbordára helyezni. Csak kis 1,5W-os trafót használj!

Az áramkörel megismételheted Galvani híres kisérletét a békacombbal, saját magadon :-). Az izmaid a feszzültséglökések hatására összehúzodnak és elernyednek. VIGYÁZAT csak teleprõl használd, és a P31 ellenállás nem hagyható el! A szervezet csak nagyoon kis áramot 1-2 mA képes elviselni, ennél erõseb áram esetén fennáll az áramütésveszély. Ilyenkor már nem biioostimulátor hanem elektronikus sokkoló válhat a kis áramkörbõl.
